چرا برجسته‌بینی در تفسیر عکس هوایی اهمیت دارد؟ استریوسکوپ (Stereoscope) وسیله‌ای اپتیکی برای مشاهده برجسته دو عکس همپوشان است. این دستگاه به کارشناس کمک می‌کند عوارض سطح زمین را با درک بهتری از عمق و اختلاف ارتفاع بررسی کند. برای تفسیر عکس‌های هوایی قدیمی، دید سه‌بعدی در کنار بررسی بافت، شکل، سایه و الگوی عوارض، ابزار مهمی برای تحلیل سابقه تغییرات اراضی محسوب می‌شود.
این راهنمای تخصصی آیمپس، شیوه عملکرد استریوسکوپ، انواع عدسی و آینه‌ای، همپوشانی عکس‌ها، مراحل مشاهده استریو و کاربرد آن در شناسایی آثار زراعت، ساخت‌وساز و توپوگرافی را توضیح می‌دهیم. همچنین روشن می‌کنیم این روش چه محدودیت‌هایی دارد و چرا به‌تنهایی برای اثبات مالکیت یا تاریخ دقیق احداث بنا کافی نیست.

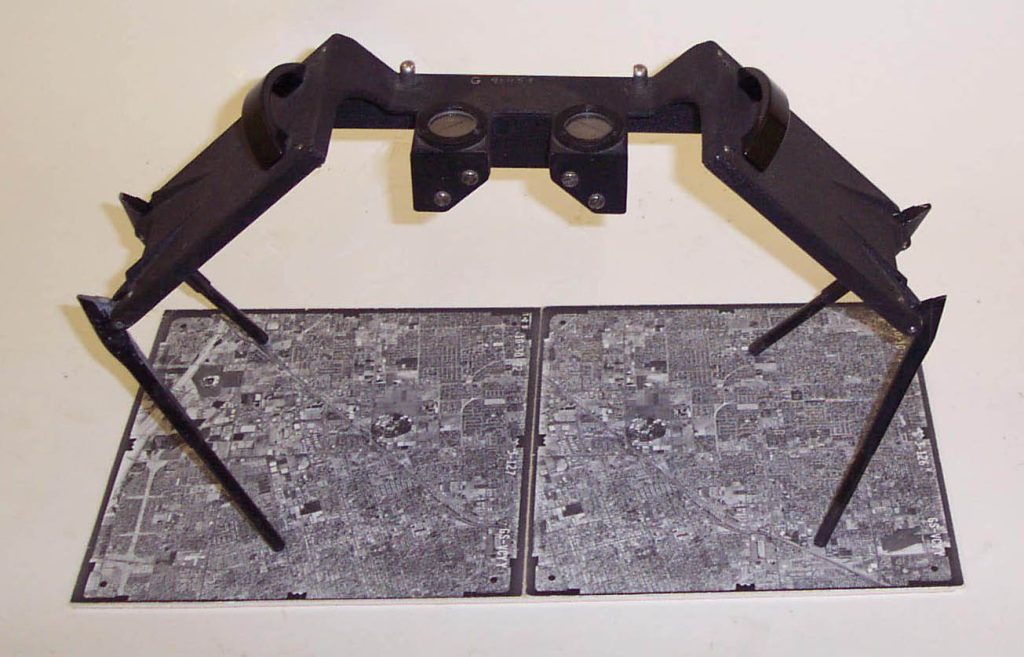

منبع تصویر: سازمان زمین‌شناسی آمریکا (USGS) – نمونه استریوسکوپ روی زوج عکس | مجوز: Public Domain
هر یک از دو چشم انسان یک منظره را از زاویه‌ای کمی متفاوت می‌بیند و مغز با ترکیب آن دو، عمق را درک می‌کند. در عکسبرداری هوایی نیز هواپیما هنگام عکسبرداری از یک محدوده، عکس‌های متوالی را با اختلاف زاویه دید ثبت می‌کند. هنگامی‌که دو تصویر مناسب به چشم‌های چپ و راست ارائه شوند، مغز آن‌ها را ترکیب می‌کند و ما عوارض را برجسته می‌بینیم؛ متخصصان این فرایند را برجسته‌بینی یا مشاهده استریوسکوپی می‌نامند.
در استریوسکوپ، کارشناسان تفاوت موقعیت نقاط متناظر را «پارالاکس» می‌نامند؛ همین اختلاف، درک عمق را ممکن می‌سازد. کارشناس به کمک این اختلاف دید می‌تواند شکل شیب‌ها، گودال‌ها، ساختمان‌ها، درختان و دیگر عوارض را بهتر تشخیص دهد. بااین‌حال استریوسکوپ معمولی یک مدل ارتفاعی دقیق تولید نمی‌کند و برجستگی بصری را نباید با اندازه‌گیری عددی ارتفاع اشتباه گرفت.
همپوشانی عکس هوایی؛ شرط اصلی برجسته‌بینی
در بسیاری از پروژه‌های کلاسیک عکسبرداری هوایی، عکاس هوایی عکس‌های متوالی یک نوار پرواز را معمولاً با حدود ۶۰ درصد همپوشانی طولی ثبت می‌کند. به این ترتیب، محدوده مشترکی از سطح زمین در هر دو عکس وجود دارد و می‌توان با کمک آن‌ها یک زوج استریو تشکیل داد. همپوشانی عرضی میان نوارهای مجاور نیز برای پوشش کامل منطقه اهمیت دارد، اما کاربرد زوج استریو معمولاً بر تصاویر همسایه در امتداد پرواز استوار است.
برای برجسته‌بینی، دو عکس باید از نظر هندسه برداشت، جهت، مقیاس و کیفیت برای مشاهده مشترک مناسب باشند. صرف داشتن دو عکس از یک مکان ـ مثلاً یکی مربوط به سال ۱۳۴۶ و دیگری سال ۱۳۵۳ ـ به معنی قابل استفاده بودن آن‌ها به‌عنوان زوج استریوسکوپی نیست؛ کارشناسان از چنین تصاویری بیشتر برای مقایسه تغییرات زمانی استفاده می‌کنند.
منبع تصویر: USGS – زوج عکس هوایی منطقه Villanueva نیومکزیکو در سال ۱۹۸۴ | مجوز: Public Domain
انواع استریوسکوپ مورد استفاده در فتوگرامتری
۱. استریوسکوپ جیبی یا عدسی
استریوسکوپ جیبی (Pocket Stereoscope) عموماً از دو عدسی و یک بدنه سبک و تاشو تشکیل شده است. با قرار دادن دو تصویر همپوشان در زیر عدسی‌ها و تنظیم موقعیت آن‌ها، کاربر تصویر برجسته‌ای مشاهده می‌کند. این مدل برای آموزش فتوگرامتری، تمرین تشخیص اختلاف ارتفاع و بررسی مقدماتی مناسب است، اما به دلیل فاصله محدود عدسی‌ها برای عکس‌های بزرگ محدودیت دارد.

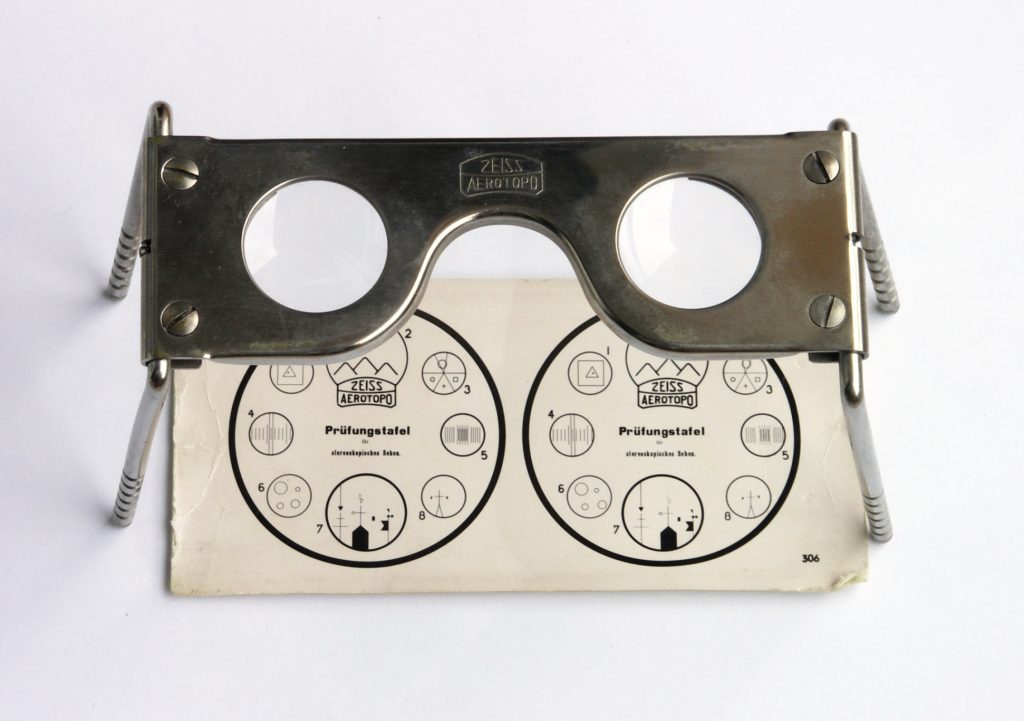

منبع تصویر: Joaquim Alves Gaspar – Wikimedia Commons، نمونه Zeiss | مجوز: CC BY 2.5
۲. استریوسکوپ آینه‌ای
استریوسکوپ آینه‌ای (Mirror Stereoscope) از مجموعه آینه‌ها و عدسی‌ها برای هدایت مجزای تصویر به هر چشم استفاده می‌کند. مهم‌ترین مزیت آن، امکان قرار دادن زوج عکس‌های هوایی در فاصله بیشتر از یکدیگر و مشاهده راحت‌تر عکس‌های چاپی بزرگ است. برای تفسیر تصاویر آرشیوی با ابعاد متداول و مقیاس‌هایی مانند ۱:۲۰۰۰۰، مدل آینه‌ای در صورت تنظیم صحیح می‌تواند بسیار کاربردی باشد.

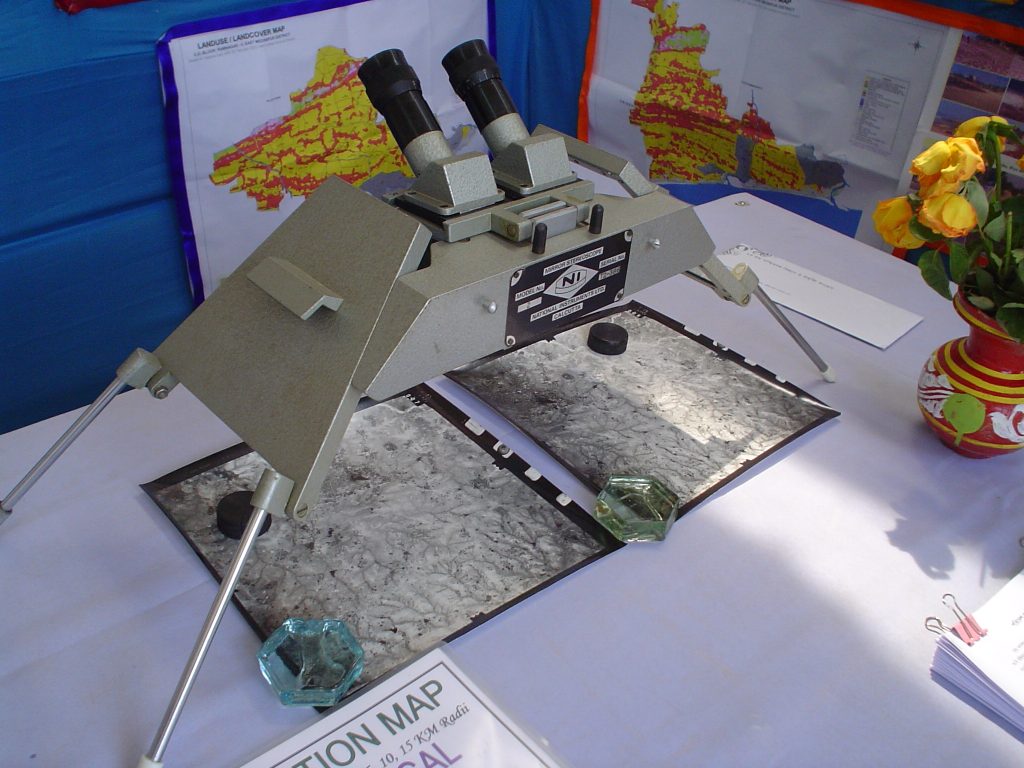

منبع تصویر: Biswarup Ganguly – Wikimedia Commons، استریوسکوپ آینه‌ای | مجوز: CC BY 3.0
۳. ابزارهای دقیق‌تر و استریوسکوپ‌های دیجیتال
در ابزارهای پیشرفته‌تر فتوگرامتری ممکن است امکان اندازه‌گیری پارالاکس و انجام محاسبات ارتفاعی فراهم باشد. سیستم‌های دیجیتال نیز با استفاده از زوج تصویر مناسب و نمایشگرهای سازگار، مشاهده سه‌بعدی را در محیط نرم‌افزار انجام می‌دهند. در این روش‌ها می‌توان بسته به تجهیزات و داده‌های موجود، برجسته‌بینی را با ترسیم و اندازه‌گیری ترکیب کرد. البته مشاهده دو تصویر در کنار یکدیگر روی مانیتور به‌خودی‌خود به معنی تولید یک مدل سه‌بعدی معتبر نیست.
هود استریو دیجیتال چیست؟ مشاهده سه‌بعدی عکس هوایی بدون چاپ
هود استریو (Stereo Hood) ابزار مشاهده دوچشمی است که برای تحلیل زوج تصاویر دیجیتال در کنار مانیتور به کار می‌رود. در این روش، کارشناس به‌جای چاپ دو عکس هوایی روی کاغذ، فایل‌های اسکن‌شده یا دیجیتال را روی نمایشگر باز می‌کند و با دستگاه مشاهده استریو، تصویر سمت چپ و راست را به‌صورت مجزا در اختیار چشم‌ها قرار می‌دهد. مغز اختلاف دید این تصاویر را ترکیب می‌کند و عمق عوارض زمین را نشان می‌دهد.
در برخی مدل‌ها هود به جلوی یک مانیتور معمولی متصل می‌شود و دو تصویر کنار هم را با عدسی‌ها یا جداکننده نوری نمایش می‌دهد؛ سیستم‌های حرفه‌ای دیگر، نمایشگرهای سه‌بعدی مخصوص و آینه نیمه‌شفاف یا عینک قطبی همین هدف را تأمین می‌کنند. طراحی سخت‌افزارها یکسان نیست و همه مدل‌ها به یک شیوه به مانیتور متصل نمی‌شوند.
مزایای هود استریو در تفسیر عکس‌های هوایی آیمپس
مجموعه تخصصی آیمپس از مشاهده استریوسکوپی دیجیتال به‌عنوان یکی از روش‌های جدیدتر بررسی عکس‌های هوایی در فرایند تفسیر استفاده می‌کند. مزیت اصلی این روش، بی‌نیازی از چاپ عکس برای مشاهده برجسته و امکان بزرگ‌نمایی، جابه‌جایی و مقایسه مستقیم نواحی مورد بررسی در محیط رایانه است. مفسر قادر است زوج تصاویر متناسب را روی مانیتور تنظیم کند و جزئیات مربوط به شیب زمین، اختلاف ارتفاع، ساختمان‌ها، تراس‌های زراعی و سایر عوارض را مطالعه کند.
هود استریو و نمایشگرهای دیجیتال در کارهای تخصصی فتوگرامتری سازمانی نیز کاربرد دارند. این فناوری صرفاً در اختیار سازمان نقشه‌برداری کشور و سازمان جغرافیایی نیروهای مسلح نیست؛ تجهیزات مشابه را تولیدکنندگان تخصصی برای کاربران دیگر نیز عرضه می‌کنند. در نتیجه بهتر است مزیت آیمپس را در شیوه کارشناسی و استفاده از تجهیزات مناسب معرفی کنیم، نه ادعای انحصاری‌بودن دستگاه.
تفاوت هود استریو دیجیتال با استریوسکوپ چاپی
تفاوت اصلی با استریوسکوپ چاپی: مدل آینه‌ای کلاسیک معمولاً دو عکس چاپ‌شده را زیر دستگاه قرار می‌دهد، اما روش هود استریو دیجیتال فایل‌های تصویری را روی صفحه نمایش می‌خواند؛ بنابراین چاپ زوج عکس برای مشاهده سه‌بعدی ضروری نیست. بااین‌حال برای ایجاد برجستگی واقعی همچنان به زوج تصویر سازگار، همپوشانی مناسب و تنظیم دقیق دید چپ و راست نیاز داریم. همچنین هود به‌تنهایی دقت گزارش یا مقدار ارتفاع را تضمین نمی‌کند.

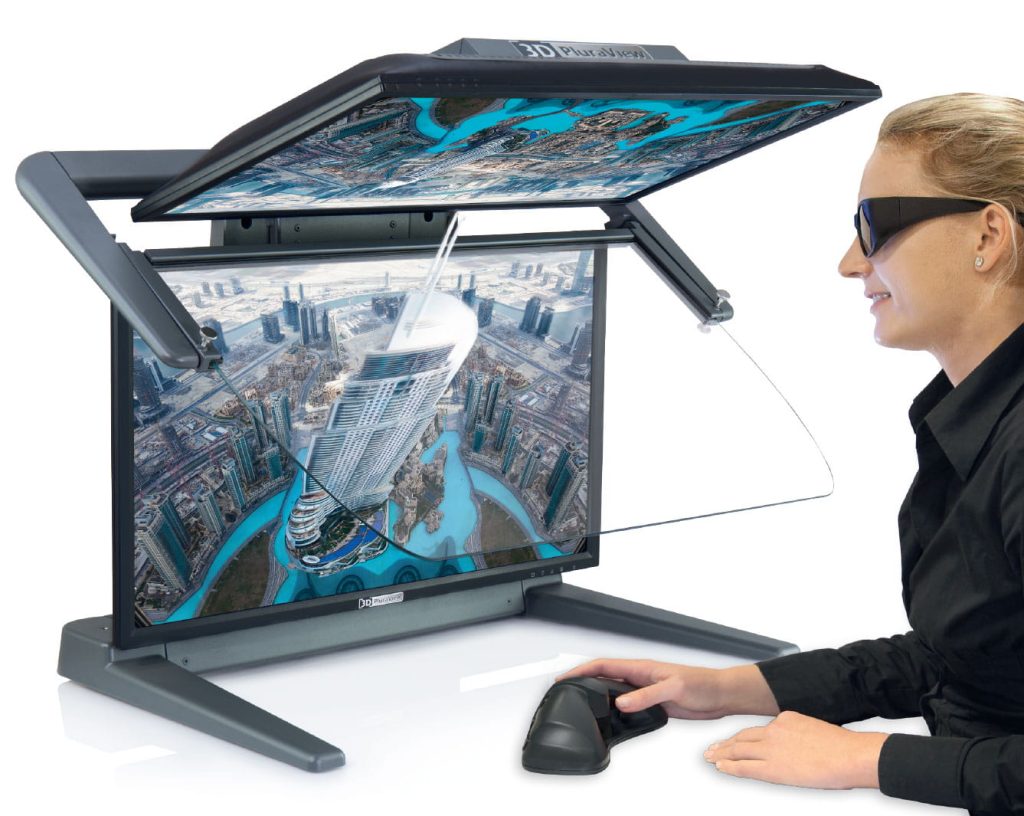

عکس زیر نمونه‌ای از یک ایستگاه حرفه‌ای نمایش دیجیتال سه‌بعدی از شرکت Schneider Digital است؛ این محصول با هود عدسیِ متصل به مانیتور تفاوت ساختاری دارد و نباید آن را مدل مشخص مورد استفاده آیمپس دانست.
تصویر نمونه فناوری نمایش سه‌بعدی دیجیتال؛ سازنده و منبع: Schneider Digital – 3D PluraView. مدل واقعی هود مورد استفاده آیمپس ممکن است متفاوت باشد.
برای آشنایی بیشتر با رویکردهای دیجیتال می‌توانید راهنمای نمایش استریو در تصاویر و نقشه‌ها و معرفی نمایشگرهای حرفه‌ای مخصوص فتوگرامتری و GIS را بررسی کنید.

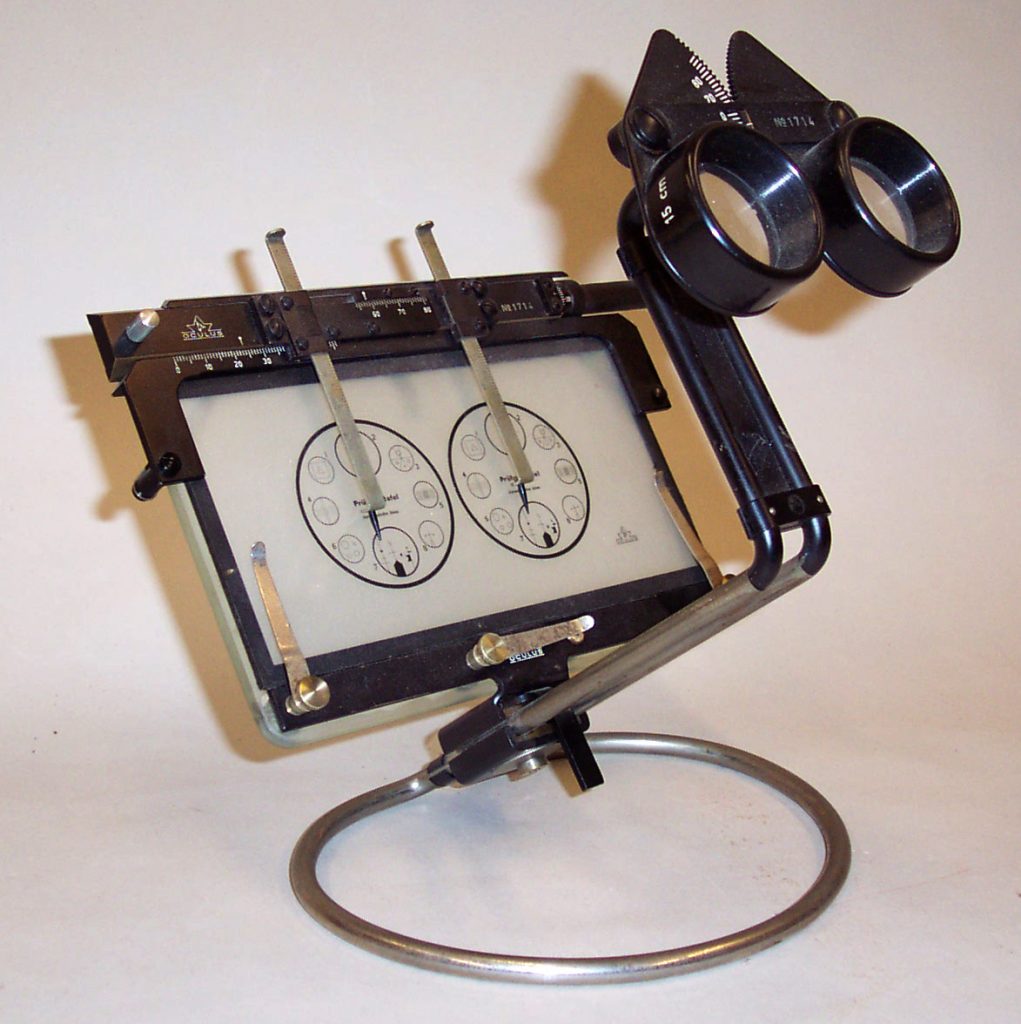

منبع تصویر: USGS – نمونه دستگاه استریوسکوپی فتوگرامتری Oculus | مجوز: Public Domain
مراحل کار با استریوسکوپ و تفسیر یک زوج عکس هوایی
انتخاب زوج عکس مناسب: کارشناس دو عکس متوالی از یک نوار پرواز را با محدوده مشترک کافی انتخاب می‌کند. کیفیت چاپ یا اسکن، وضوح تصویر و همپوشانی باید ارزیابی شوند.
شناسایی نقاط متناظر: کارشناس نقاط واضحی مثل تقاطع راه‌ها، گوشه ساختمان‌ها یا عوارض طبیعی مشخص را در هر دو عکس پیدا می‌کند.
تنظیم جهت تصاویر: کارشناس جهت و فاصله تصاویر را متناسب با مسیر پرواز و ساختار دستگاه تنظیم می‌کند تا هر چشم تصویر متناظر خود را مشاهده کند.
تشکیل دید برجسته: کارشناس پس از ادغام بصری دو تصویر، اختلاف ارتفاع و شکل عوارض را بررسی می‌کند. اگر تصویر به‌درستی برجسته نشود، کارشناس جهت و موقعیت عکس‌ها را دوباره تنظیم می‌کند.
کنترل نهایی تفسیر: کارشناس تشخیص اولیه را با نشانه‌هایی مانند بافت، تن خاکستری، سایه، موقعیت توپوگرافی، الگوی زمین و در صورت نیاز تصاویر سال‌های دیگر تطبیق می‌دهد. صرفاً برجسته‌بودن یک عارضه برای تشخیص قطعی شخم، مرز زراعی یا بنا کفایت نمی‌کند.

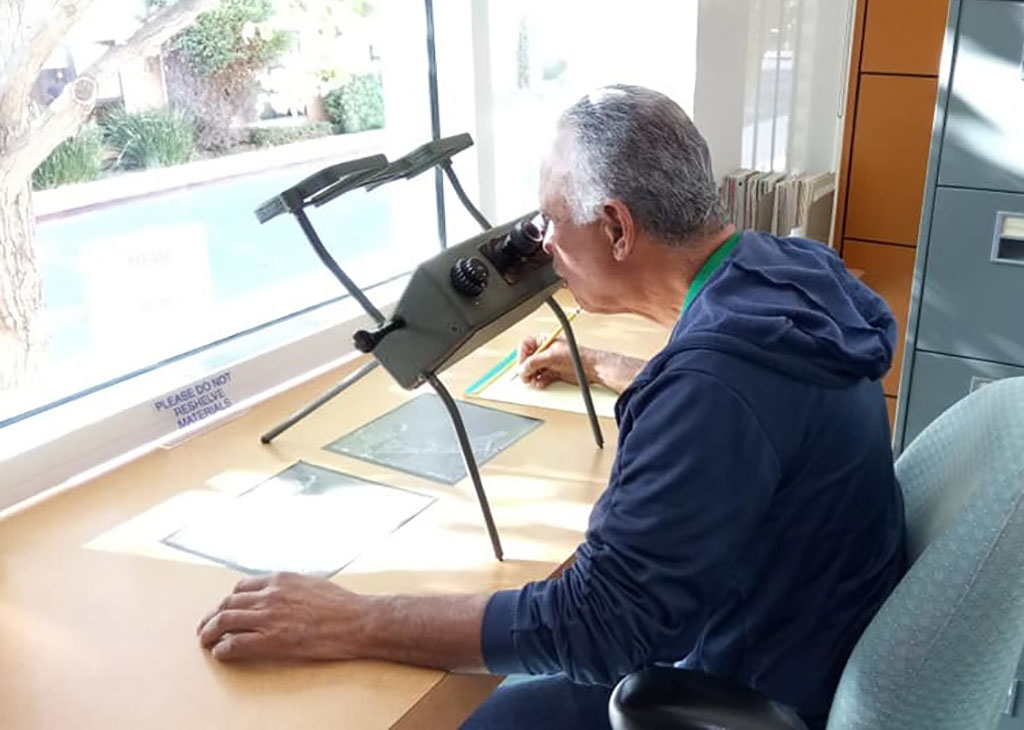

منبع تصویر: USGS Library – مشاهده عکس‌های هوایی با استریوسکوپ | مجوز: Public Domain
کاربرد استریوسکوپ در تفسیر عکس هوایی قدیمی
تشخیص شیب، تراس و عوارض طبیعی
در تصاویر قدیمی، عوامل مختلفی مانند سایه، جنس خاک، رطوبت و اختلاف ارتفاع ممکن است تن رنگی سطح زمین را تغییر دهند. برجسته‌بینی کمک می‌کند شیب دامنه‌ها، پادگانه‌ها، آبراهه‌ها، گودی‌ها و خاکریزها با دقت بصری بیشتری تفکیک شوند. این موضوع برای شناخت توپوگرافی و تشخیص اینکه یک مرز خطی احتمالاً طبیعی است یا حاصل دخالت انسان، ارزش دارد؛ اما به بررسی سایر شواهد نیز نیاز است.
کمک به بررسی سابقه کشت و احیا
هنگام بررسی وضعیت گذشته اراضی، آثار احتمالی شخم، کرت‌بندی، تراس‌های زراعی، مسیرهای آبیاری، باغات و دسترسی‌ها اهمیت دارند. اگر عارضه در عکس وضوح کافی داشته باشد، استریوسکوپ به درک اختلاف ارتفاع جزئی یا نحوه ارتباط آن با شیب زمین کمک می‌کند. کارشناس این نشانه‌ها را در کنار الگوی تکرار شیارها، شکل هندسی قطعات، پوشش گیاهی و تصاویر سال‌های مختلف بررسی می‌کند.
برای نمونه، هنگام تفسیر عکس هوایی دهه ۱۳۴۰ ممکن است مفسر در تصویر دوبعدی مرز یک زمین کشاورزی را با آبراهه اشتباه بگیرد؛ مشاهده برجسته می‌تواند شواهد بیشتری برای تفکیک این دو فراهم کند. با وجود این، سابقه احیا، تصرف و مالکیت مفاهیمی متفاوت‌اند و نتیجه درباره وضعیت حقوقی زمین صرفاً از یک نشانه تصویری به دست نمی‌آید. برای اطلاعات بیشتر، راهنمای تفسیر عکس هوایی و گزارش کارشناس رسمی را بخوانید.
کاربردهای استریوسکوپ در پرونده‌های ملکی و قضایی
بررسی وجود و قدمت بنا در عکس‌های هوایی
در عکس‌های قدیمی، کارشناس ساختمان را گاهی از طریق سقف، دیوار، سایه یا الگوی منظم آن شناسایی می‌کند. برجسته‌بینی برای بررسی ارتفاع نسبی عارضه و تمایز برخی سازه‌ها از لکه‌های هم‌سطح مفید است. اگر یک بنا در تصویر سال ۱۳۵۵ دیده شود و در سال ۱۳۶۳ نیز وجود داشته باشد، کارشناس می‌تواند از این دو ثبت برای بررسی حضور و تحولات آن استفاده کند؛ اما سال نخستین مشاهده، لزوماً سال دقیق احداث نیست.
تعیین قدمت بنا معمولاً نیازمند تصاویر چند دوره، کنترل محدوده، کیفیت مناسب عکس و تحلیل کارشناسی است. برای آشنایی با روند کامل می‌توانید مقاله تعیین قدمت بنا از طریق عکس هوایی را مطالعه کنید.
نقش تفسیر برجسته در پرونده‌های منابع طبیعی
در اختلافات اراضی ملی و مستثنیات، موضوع اصلی بررسی وضعیت تاریخی زمین و شواهد مربوط به احیا یا نوع بهره‌برداری است. بسته به خواسته پرونده و تاریخ‌های مؤثر، کارشناسان عکس‌های دهه ۱۳۳۰، ۱۳۴۰ و در موارد لازم سال‌های بعد را بررسی می‌کنند. استریوسکوپ می‌تواند در شناسایی شواهد توپوگرافی، راه، دیوار، باغ، تراس و برخی آثار کاربری گذشته به مفسر کمک کند.
بااین‌حال وجود آثار فعالیت انسانی در تصویر به‌تنهایی نه مالکیت را اثبات می‌کند و نه رأی مرجع قانونی را تعیین می‌کند. کارشناس باید تصاویر را در کنار اسناد مالکیتی، سوابق ثبتی و سایر مدارک ارزیابی کند. در این زمینه مقاله عکس هوایی دهه ۳۰ نیز می‌تواند مفید باشد.

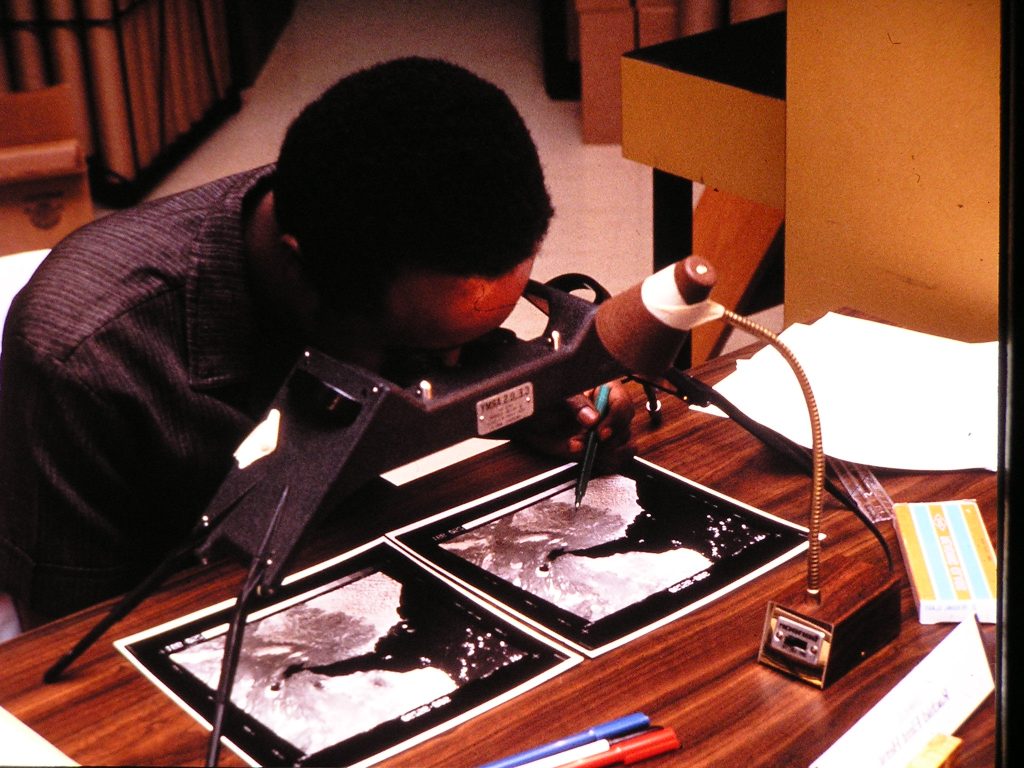

منبع تصویر: USGS EROS History Project – نمونه آموزش استریوسکوپی در سال ۱۹۷۹ | مجوز: Public Domain
تفاوت استریوسکوپ با ژئورفرنس و ارتوفوتو چیست؟
استریوسکوپ برای مشاهده برجسته زوج تصاویر مناسب است؛ ژئورفرنس رابطه تصویر و مختصات زمینی را برقرار می‌کند؛ و ارتوفوتو با مدل هندسی مناسب، اعوجاج ناشی از پرسپکتیو و پستی‌وبلندی را اصلاح می‌کند تا تصویر برای کاربردهای نقشه‌ای مناسب‌تر باشد. این سه فرایند کاربردهای متفاوتی دارند.
در بررسی یک ملک ممکن است ابتدا عکس‌های سال مورد نظر تهیه شود، سپس کارشناس در صورت امکان عکس‌ها را به‌شکل برجسته تفسیر کند و در نهایت با روش مناسب ژئورفرنس و جانمایی انجام گیرد. ژئورفرنس ساده به‌تنهایی همه اعوجاج‌های تصویربرداری را به‌طور کامل اصلاح نمی‌کند؛ به همین دلیل دقت مورد نیاز پروژه باید در انتخاب روش لحاظ شود.
محدودیت‌ها و خطاهای رایج در برجسته‌بینی
- همه عکس‌های هوایی امکان تشکیل زوج استریو ندارند و نبود همپوشانی کافی یا تفاوت شدید هندسه می‌تواند مانع مشاهده شود.
- سایه، ضعف وضوح و کیفیت پایین اسکن می‌تواند تشخیص عارضه را دشوار کند.
- دید استریو گاهی اختلاف ارتفاع عوارض را بیش از مقدار واقعی نشان می‌دهد و کارشناس نباید آن را مستقیماً معادل ارتفاع واقعی برحسب متر بداند.
- درک اختلاف ارتفاع، به‌تنهایی منشأ طبیعی یا مصنوعی عوارض را ثابت نمی‌کند.
- تحلیل عکس‌های چند سال برای شناخت تغییرات زمانی با تشکیل زوج استریو از تصاویر هم‌دوره متفاوت است.
برای مطالعه مبانی تخصصی، راهنمای نقشه‌برداری توپوگرافی سازمان زمین‌شناسی آمریکا و گزارش جدید فتوگرامتری تصاویر تاریخی USGS منابع مناسبی هستند.
پرسش‌های متداول درباره استریوسکوپ
آیا با استریوسکوپ می‌توان ارتفاع عوارض را اندازه گرفت؟
دستگاه‌های معمولی عمدتاً برای مشاهده برجسته و تشخیص نسبی شکل عوارض مناسب‌اند. اندازه‌گیری عددی دقیق ارتفاع به داده‌های هندسی و ابزارهای مخصوص فتوگرامتری و پارالاکس نیاز دارد.
آیا عکس‌های هوایی دهه ۳۰ و ۴۰ قابل مشاهده با استریوسکوپ هستند؟
اگر دو عکس متوالی همپوشان و باکیفیت از یک دوره عکسبرداری موجود باشد، معمولاً می‌توان زوج مناسب تشکیل داد. امکان نهایی به کیفیت آرشیو، مقیاس و هندسه تصاویر وابسته است.
آیا استریوسکوپ به تنهایی سابقه کشت و احیا را ثابت می‌کند؟
خیر. برجسته‌بینی ابزار کمکی تفسیر است. کارشناس برای اظهارنظر تخصصی باید مجموعه نشانه‌های تصویری، شرایط زمین و مدارک مرتبط را بررسی کند.
استریوسکوپ با دید سه‌بعدی گوگل ارث چه فرقی دارد؟
استریوسکوپ از اختلاف دید دو عکس مناسب برای ایجاد ادراک برجستگی استفاده می‌کند. نمایش سه‌بعدی در گوگل ارث معمولاً مبتنی بر مدل‌های ارتفاعی یا مدل‌سازی سه‌بعدی است و الزاماً معادل مشاهده یک زوج عکس هوایی آرشیوی نیست.
جمع‌بندی و راهنمای دریافت مشاوره
استریوسکوپ با نمایش برجسته زوج عکس‌های هوایی، در تشخیص اختلاف ارتفاع، شیب، عوارض طبیعی، بناها و برخی نشانه‌های بهره‌برداری تاریخی از زمین کاربرد دارد. ارزش فنی آن زمانی بیشتر می‌شود که در کنار تصاویر باکیفیت، تفسیر متخصص و مقایسه سال‌های مختلف استفاده شود.
برای بررسی عکس هوایی قدیمی ملک، انتخاب سال مناسب و ارزیابی آثار احتمالی کشت، بنا و تغییرات زمین می‌توانید از خدمات مجموعه تخصصی آیمپس استفاده کنید. اطلاعات بیشتر در صفحه تفسیر عکس هوایی و گزارش کارشناس رسمی در دسترس است.
تذکر حقوقی: نتیجه تفسیر عکس هوایی به منزله تأیید مالکیت متقاضی نیست؛ ارزیابی اسناد و سایر مستندات مالکیتی در صلاحیت مراجع مربوط است.
منابع علمی و تصاویر مقاله
منابع آموزشی: USGS – Topographic Mapping و USGS – Historical Aerial Imagery Photogrammetry. مشخصات منبع و مجوز هر تصویر را زیر همان عکس آورده‌ایم. تصاویر USGS در این مطلب با وضعیت Public Domain درج شده‌اند؛ دو تصویر ویکی‌مدیا به نام عکاسان و همراه با لینک مجوز CC استفاده شده‌اند.
