تفسیر عکس هوایی و ماهواره ای+کارشناس رسمی

تفسیر عکس هوایی و ماهواره ای+کارشناس رسمی
4.7/5 - (329 امتیاز)

تفسیر عکس هوایی به ارزیابی و تحلیل عوارض ثبت شده از سطح زمین در لحظه عکسبرداری می گویند.وظیفه اصلی کارشناس تفسیر عکس هوایی رعایت اصول تفسیر عکس می باشد که با استفاده از استریوسکوپ اقدام به تفسیر عکس هوایی میکند.تا این عناصر شناسایی شوند و با استفاده از آن به رفع تعارضات و تداخلات ملکی بپردازیم.مفسر عکس هوایی نیز به کسی میگویند که صلاحیت جانمایی و تفسیر عکسهای هوایی و ماهواره ای را داشته باشد.





برای مشاوره رایگان در خصوص تفسیر عکس های هوایی و خدمات کارشناسی تفسیر عکس هوایی همواره می توانید با شماره 09213234340در ارتباط باشید و یا از پنل خدمات آیمپس با ما تماس حاصل نمایید.

:آنچه در ادامه مطلب میخوانید

تاریخچه عکس برداری هوایی در وسعت جهانی؟

عکاسی هوایی برای اولین بار و توسط بالن در کشور فرانسه انجام شد.

سرعت چشمگیر ارتقا عکس هوایی در جنگ جهانی :

در جنگ جهانی اول و برای استفاده های بسیار در جنگ ها از خدمات عکس هوایی و تهیه نقشه هوایی به وفور استفاده میشد.

در حقیقت مهم ترین هدف عکس هوایی تهیه نقشه هوایی و تحلیل های عکس هوایی می باشد.

دوربین در کف هواپیما قرار می‌گرفت و خلبان می‌توانست در فواصل زمانی آن را فعال کند.

تاریخچه عکس برداری هوایی در ایران :

عکس های هوایی پوششی:

در ایران برای نخستین بار در سال 1334 سازمان جغرافیایی نیروهای مسلح وزارت دفاع و به کمک ارتش آمریکا اقدام به تهیه عکس های هوایی با مقیاس 1:55000 کردند.

عکس دهه 30
عکس هوایی سال 1334 سازمان جغرافیایی نیروهای مسلح

هدف تهیه عکس سازمان جغرافیایی ارتش تهیه نقشه هوایی به مقیاس 1:250000 بود، که با دقت بسیار بالایی تهیه شدند.

این عکسبرداری 3 سال طول کشید و در سال 1336 به اتمام رسید و کل کشور را پوشش داد.

سازمان نقشه برداری کشور نیز از سال 1335 و در شهرهای بزرگ با مقیاس های بزرگتر نظیر 1:6500

 و 1:12500 شروع به عکس برداری برای اهداف مختلف کرد.

دومین عکس برداری سراسری در کشور در سال اسفند سال 1343 آغاز شد و تا 1351 ادامه داشت.

این عکس ها با مقیاس 1:20000 پرواز شدند و به عکس های هوایی دهه 40 معروف می باشند.

متولی عکس برداری دهه 40 سازمان نقشه برداری کشور می باشد.

سومین عکس برداری پوششی در ایران مربوط به دهه 70 می باشد که از سال 1372 شروع و تا اوایل 1382 به طول انجامید.

 آخرین مورد عکس های هوایی دهه 70 با مقیاس 1:40000 می باشند و برای تهیه نقشه 1:25000 تهیه شدند.



عکس های هوایی غیر پوششی:

عکس های هوایی موردی نیز در سال های مختلف و در شهر های بزرگ برای هدف های گوناگون تهیه شدند.

برای مثال شهر تهران از سال 1334 تا سال 1394 دارای عکس هوایی می باشد.

برای مطالعه بیشتر میتوانید به مقاله عکس و نقشه سازمان نقشه برداری کشور مراجعه کنید.

ما به طور مفصل در این باره در مقاله مذکور توضیح داده ایم.



عکس هوایی چیست ؟

به تمامی آثار و وقایعی که در لحظه باز و بسته شدن شاتر هواپیما به صورت قائم یا مایل از سطج زمین میگیرند. و در حافظه دوربین ذخیره میشود ، عکس هوایی می گویند.

عکس های هوایی به دو صورت رقومی و آنالوگ تهیه شده اند ، که در این مقاله عکس های هوایی آنالوگ مورد بررسی قرار میگیرد ، چرا که بیشتر دعاوی ملکی در دادگاه با استفاده از عکس های هوایی آنالوگ مرتفع میشوند.

مفسر عکس هوایی امروزه بیشتر از عکس هوایی آنالوگ برای تفسیر استفاده میکند.



تفاوت عکس و نقشه هوایی چیست ؟

عکس و نقشه هوایی دارای نقاط اشتراک و همینطور تفاوت هایی هستند که برای آشنایی کامل این موضوع به مقاله مربوطه مراجعه کنید. تا ما بیشتر به مبحث اصلی ، تفسیر عکس هوایی بپردازیم.

برای مثال عکس هوایی با استفاده از استریوسکوپ قابلیت دید سه بعدی دارد ولی نقشه هوایی این امکان را ندارد.

نحوه تهیه عکس هوایی به چه صورت است ؟

برای خرید عکس هوایی کافیست تا با ارائه مختصات از مرکز زمین خود، از یکی از سازمان های ارائه دهنده عکس هوایی ، یعنی سازمان نقشه برداری کشور یا سازمان جغرافیایی نیرو های مسلح خرید خود را انجام دهید.

برای سهولت و سرعت خرید عکس هوایی میتوانید همواره از پنل خرید عکس و نقشه هوایی آیمپس استفاده کنید.

انواع عکسبرداری هوایی:

عکس هوایی عمودی:

عکاسی هوایی عمودی در نقشه برداری  و به ویژه در بررسی های فتوگرامتری، که اغلب مبنای نقشه های توپوگرافی، برنامه ریزی کاربری زمین، باستان شناسی هوایی استفاده می شود.

در این نوع ، محور دوربین عکسبرداری عمود بر سطح زمین می باشد.

عکس های هوای قائم با استفاده از استریوسکوپ امکان برجسته بینی را به مفسر عکس هوایی میدهد.



عکاسی هوایی مایل :

مطالعات محیطی، بازرسی خطوط برق،  نظارت، پیشرفت ساخت و ساز، تبلیغات تجاری، انتقال، و پروژه های هنری استفاده می شود.

محور دوربین عکس برداری مایل بر سطح زمین می باشد.

عکس های هوایی مایل با استفاده از استریوسکوپ امکان برجسته بینی را برای مفسر عکس هوایی فراهم نمیکند.

مفسر عکس هوایی برای تخمین ارتفاع با محاسبه طول سایه عوارض از عکس های مایل استفاده می کند.

عکاسی هوایی بسیار مایل :

  برای تولید فیلم، شناسایی پهنه ها ، ثبت و ضبط ارتفاع و ترسیم مدل 3 بعدی تهیه میشوند.

محور دوربین عکس برداری تمایل بیشتری نسبت به حال قبلی دارد.

تفسیر عکس هوایی یعنی چه ؟

به طور خلاصه به شناسایی و ارزیابی عوارض ثبتی در لحظه عکسبرداری ، از سطح زمین و بررسی و تطبیق آن با وضعیت فعلی تفسیر عکس هوایی می گوند.

مفسر عکس هوایی با استفاده از تجربه و دانش خود و با استفاده از استرسکوپ یا استریوسکوپ می بایست اقدام به تفسیر عکس هوایی کند.



تفسیر عکس های هوایی و ماهواره ای با استفاده از استریوسکوپ
جانمایی و تفسیر عکس هوایی توسط تیم تفسیر آیمپس

تکنیک تفسیر عکس هوایی :

شناسایی عوارض بر روی عکس های هوایی با مقیاس بزرگ با چشم غیر مسلح نیز امکان پذیر می باشد.

اما برایی ارزیابی ، اندازه گیری مساحت ، ارتفاع و … نیازند تجربه و دانش متخصص تفسیر عکس هوایی (کارشناس رسمی ) می باشید.

نرم افزار ها و سخت افزار های تفسیر عکس هوایی :

سخت افزار ها :

به طور معمول با استفاده از استریوسکوپ عملیات تفسیر انجام میشود. ما به وسیله استریوسکوپ به دید برجسته بینی یا سه بعدی بینی میرسیم و به وسیله آن عوارض سطح عکس هوایی را شناسایی و ارزیابی میکنیم.

استریوسکوپ تفسیر عکس هوایی
استریوسکوپ تفسیر عکس هوایی

استریوسکوپ ها چند دسته اند:

جیبی :  که بزرگ بینی لنز آن ها تا حداکثر 4x میباشد

رومیزی : رو میزی ، که بزرگ بینی این مدل تا حداکثر 6x میرسد

استریوسکوپ چیست؟
استروسکوپ یا استریوسکوپ

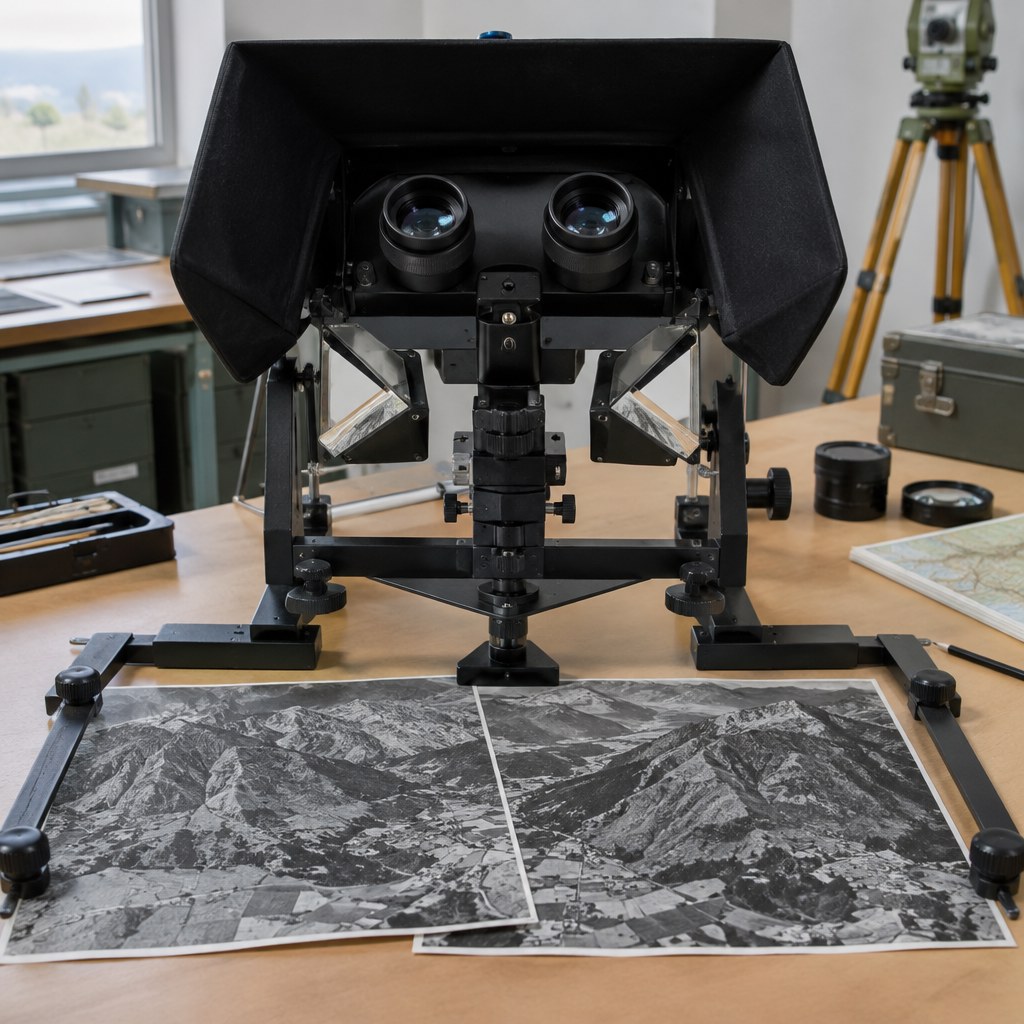

هود استریوسکوپ : به روز ترین و دقیق ترین دستگاه برای برجسته بینی همین هود میباشد.

هود ها به سیستم متصل میشوند و امکان دید سه بعدی را با استفاده از نرم افزار برای مفسر عکس هوایی

با استفاده از هود استریوسکوپ امکان بزرگ نمایی تا 8 برابر وجود دارد

استریوسکوپ
هود استریوسکوپ ، جدید ترین سخت افزار تفسیر عکس هوایی

نرم افزار ها :

بهترین نرم افزار های تفسیر عکس هوایی  Geomatica PCI ،ENVI ، LPS و  وErdas  می باشند.

که بعدها  مقاله ای برای استفاده از هریک ازین نرم افزار ها تشریح خواهیم کرد.

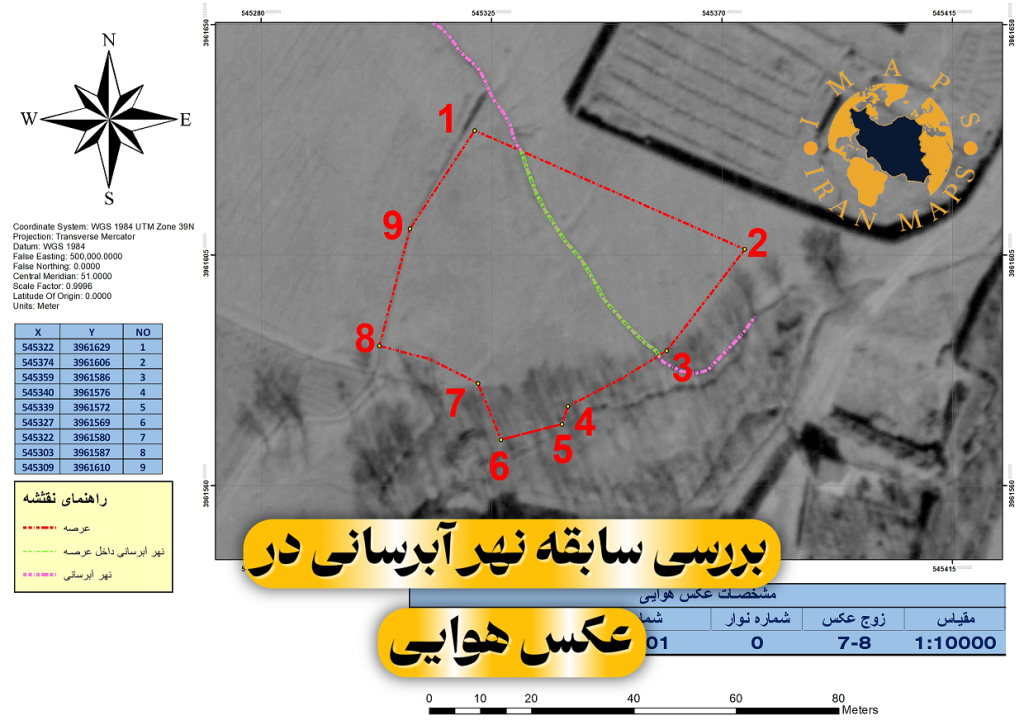

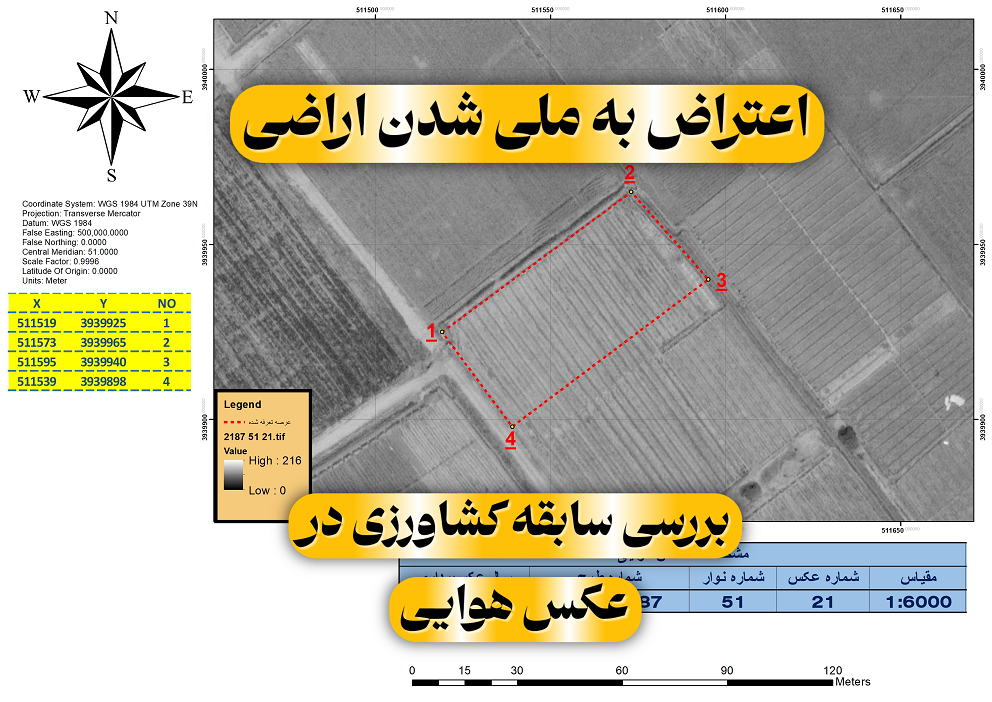

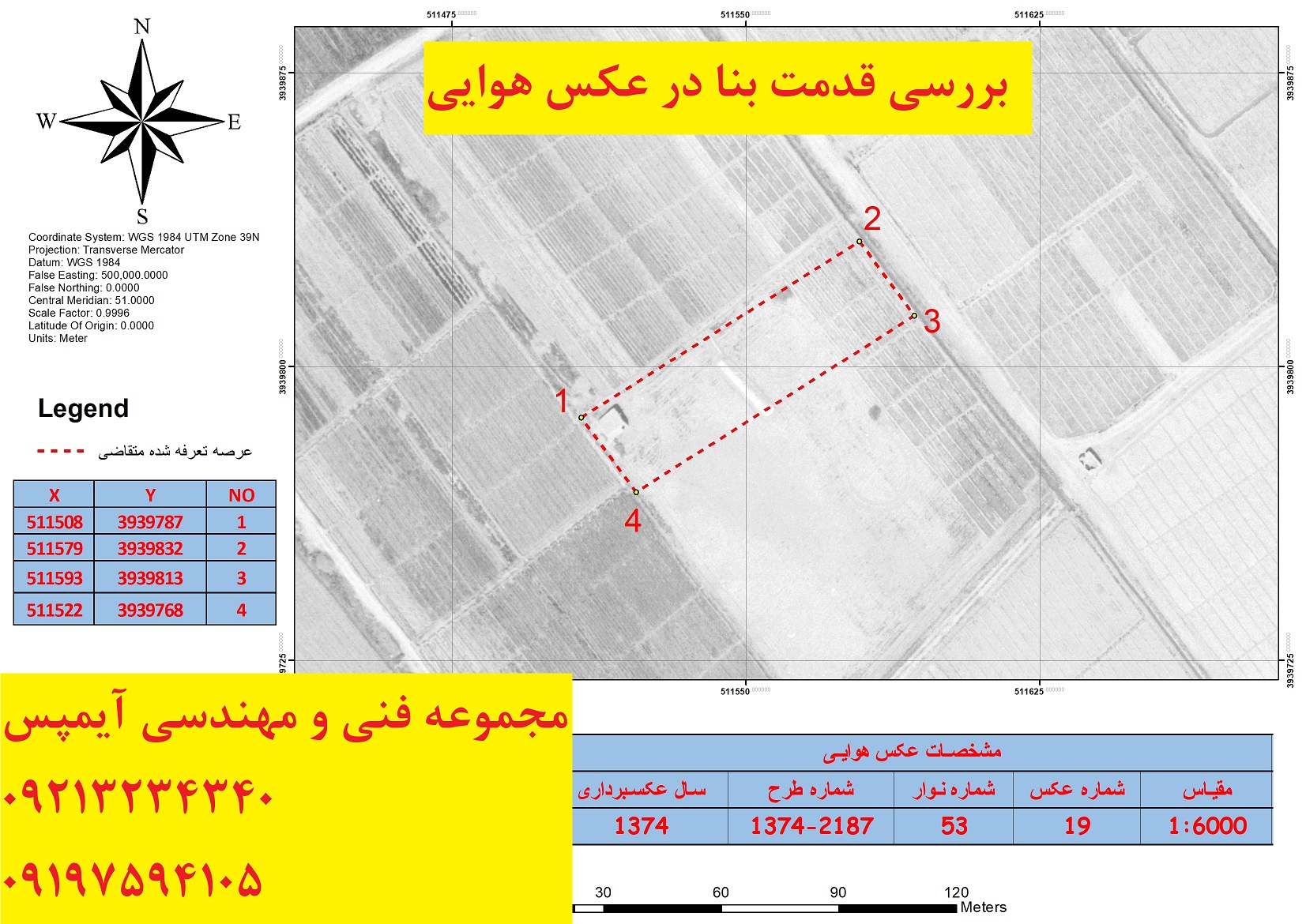

کاربرد های تفسیر عکس هوایی :

عکس های هوایی برای کاربرد های مختلفی تهیه شده اند و به تفکیک سال عکسبرداری هر یک راهگشای حل تعارضات ملکی در دادگاه ها می باشند.

برای جویا شدن از کابرد عکس های هوایی این مقاله را مطالعه کنید.

9 مشخصه تاثیر گذار در تفسیر عکس های هوایی و ماهواره ای :

1-شکل :

شکل یک عارضه در عکس هوایی به شناسایی آن کمک می کند. شکل های یکنواخت منظم معمولا نشاندهنده دخالت انسان است.

 ظاهر هر عارضه در عکس هوایی مشخص می باشد ، برای مثال شما با شکل یک رودخانه در عکس هوایی آشنایی دارید.

همین فاکتور شمارا در شناسایی عوارض موجود در عکس هوایی راهنمایی میکند.

یا بر فرض مثال : شکل رشته کوه در عکس هوایی کاملا مشخص می باشد.

و با یک نگاه میشود رشته کوه را در عکس هوایی شناسایی کرد

استریوسکوپ
شکل رودخانه

2: الگو :

مربوط به آرایش عناصر موجود در عکس هوایی در کنار یک دیگر میباشد.

که این فاکتور برای شناسایی عارضه و کاربرد آن بسیار موثر می باشد.

برای مثال جنگل طبیعی که دارای درختان انبوه مرتعی می باشد و یک زمین زراعی که آثار شخم در آن مشخص می باشد به راحت از روی الگو در عکس های هوایی قابل تشخیص می باشند.

زیرا عوارض ساخته دست بشر معمولا به صورت اشکال هندسی منظم هستند ولی عوارض که به صورت خودرو هستند و در طبیعت وجود دارند به صورت پراکنده و غیر منظم می باشند.

درختکاری های ساخته دست بشر معمولا در یک ردیف و به صورت موازی می باشند.

الگو
الگو زمین زراعی و جنگل انبوه در عکس هوایی

3-اندازه :

اندازه ابعاد یک عارضه بر روی عکس هوایی در تشخیص آن به مفسر عکس هوایی کمک بسیاری میکند.

برای مثال اندازه ابعاد یک خیابان ، و یک بزرگراه در عکس هوایی قابل تشخیص می باشد.

ابعاد و اندازه راه اصلی و فرعی در عکس هوایی
ابعاد و اندازه راه اصلی و فرعی در عکس هوایی

4-تناژ:

تن به بافت و رنگ مربوط می شود و میزان نوری است که توسط یک جسم به دوربین بازتاب می شود.

روشنایی نسبی اجسام در یک تصویر با عبارت “تن” توصیف می شود.

تن یا رنگ ؛ میزان روشنایی و عدد درجه خاکستری (Gray Scal)  عناصر در یک عکس می باشد.

برای مثال رنگ شن وماسه بر روی عکس هوایی روشن است در حالیکه آب معمولا رنگ تیره دارد.

در تصاویر زمین های زراعی، تغییرات رنگی ظریف می تواند تفاوت در زهکشی و پوشش گیاهی را برجسته کند.

تناژ آب و شن در عکس هوایی
تناژ آب و شن در عکس هوایی

5-سایه :

سایه اطلاعاتی مثل ارتفاع ، شکل و جهت عوارض را نشان می دهد.

اگر زمان و مکان تصویربرداری مشخص باشد، می توان ارتفاع یک جسم را از طول سایه آن محاسبه کرد

از سایه درختان می توان برای تشخیص انواع مخروطی و برگریز استفاده کرد.

سایه ها هم میتواند در تفسیر عکس هوایی به ما کمک کنند و هم میتوانند باعث از بین رفتن دید استریوسکوپی بشوند و مارو در تشخیص عوارض با مشکل روبرو کنند.

اما معمولا عکس برداری در ساعاتی انجام میشود که یا سایه وجود ندارد ، یا در حداقل ترین حالت خود هستش، اما به دلیل ارتفاع کوه ها و یا عمق دره هایی که در سطح زمین وجود دارد، گاها ممکن است با این مشکل مواجه شویم.

سایه درختان سوزنی، سایه ابنیه
سایه درختان سوزنی، سایه ابنیه

6-بافت :

ویژگی های فیزکی عناصر نحوه ظاهر شدن و بافت آن ها را در عکس هوایی تغییر می دهد.

برای مثال آب بافتی صاف دارد ولی جنگل های انبوه دارای بافتی خشن می باشند.

بافت عکس هوایی
بافت درخت و آب در عکس هوایی

7-موقعیت(شرایط توپوگرافی):

معمولا عناصر در کنار یک دیگر و ارتباط آن ها با محیط اطراف و عوارض دیگر میتواند به شناسایی عارضه کمک کند.

عوارض اغلب با نگاه کردن به محیط اطرافشان قابل شناسایی هستند.

برای مثال اراضی زراعی اغلب در کنار رودخانه قرار دارند ، یا مظهر رشته قنات ها معمولا در زمین های کشاورزی می باشد.

رشته قنات
موقعت رشته قنات و مظهر آن در زمین کشاورزی

8-دید استریوسکوپی:

برداشت سه بعدی از ویژگی های شاخص در یک عکس هوایی را می توان با مشاهده دو تصویر با جهت گیری صحیح و همپوشانی با یک استریوسکوپ به دست آورد.

استریوسکوپ یک ابزار اپتیکال دوچشمی است که به بیننده اجازه می دهد به دو عکس به طور همزمان نگاه کند،

 به طوری که ویژگی هایی که در دو بعدی قابل توجه نیستند، مشخص باشند

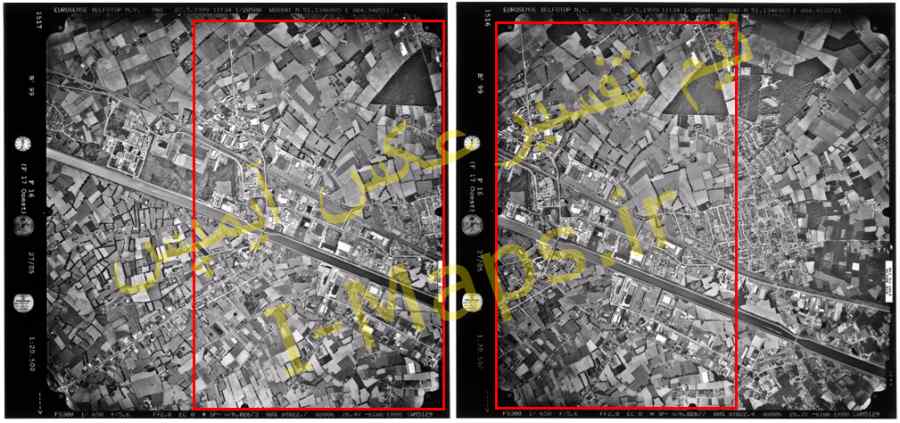

. عکس‌های پیمایش هوایی معمولاً دارای همپوشانی 60 درصدی ( پوشش طولی)در طول خط پرواز هستند تا امکان سه بعدی و برجسته را فراهم کنند.

علاوه بر این، از 20 تا 40 درصد همپوشانی جانبی ( پوشش عرضی) در زمانی که نیاز به پوشش کامل یک منطقه باشد مجاز است.

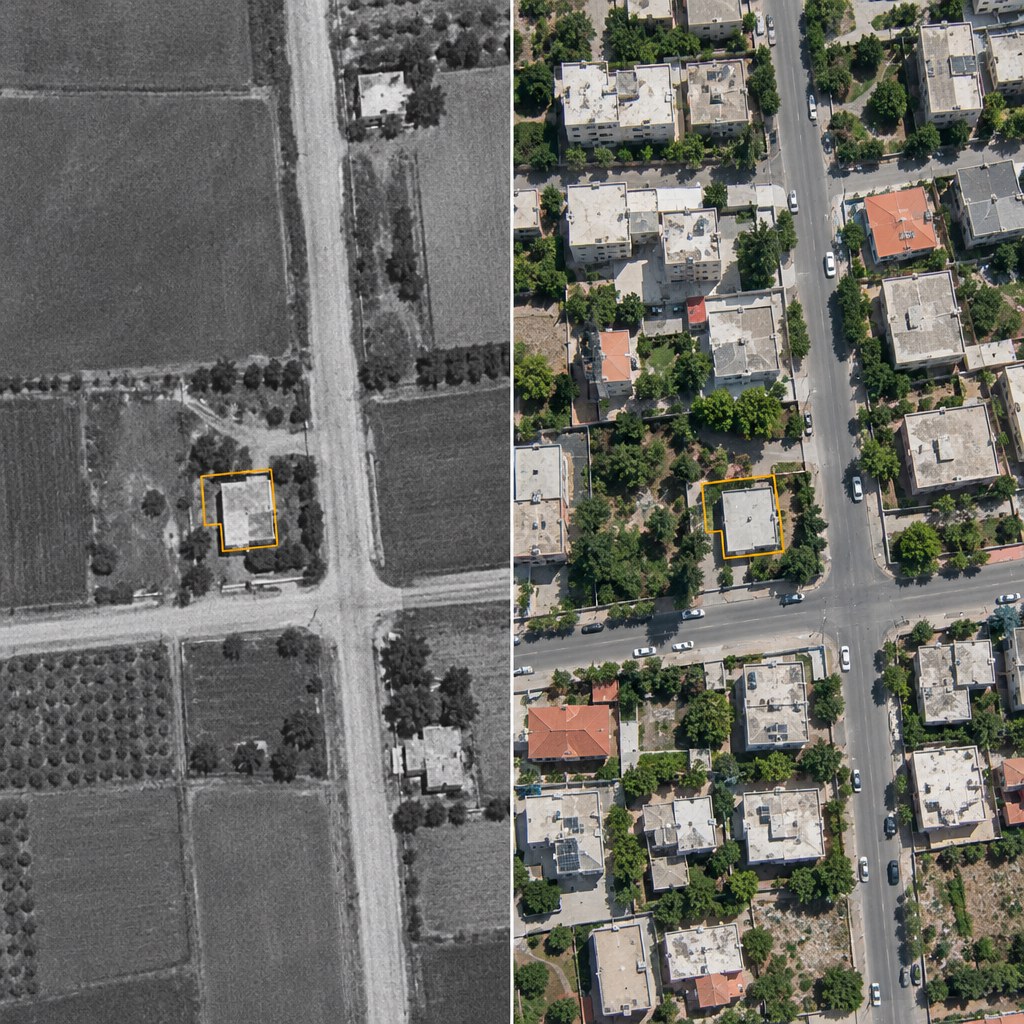

9-زمان :

با مشاهده عکس های ادواری از یک منطقه میتوان تغییر تاریخی یک منطقه را مشخص کرد.

به عنوان مثال تفسیر عکس هایی که از یک رودخانه در سالهای مختلف گرفته شده است میتوان میزان انحراف رودخانه را به مرور محاسبه و تخمین زد.

خطاهای موجود در عکس های هوایی :

وقتی عکسی را تهیه می کنیم، در اولین فرصت باید اقدام به حذف خطاهای موجود در عکس هوایی کنیم.

تغییرات اطلاعات کمی به عوامل زیر بستگی دارد:

1-جابجایی تصویر (image displacement) :
تیلت :

خطایی که در اثر افقی نبودن صفحه فیلم اتفاق می افتد و مقدار آن با زیاد شدن فاصله از مرکز عکس بیشتر میشود.

ما در تفسیر عکس هوایی توصیه میکنیم که عکسی را تهیه کنید که مرکز عکس کمترین فاصله را با محل مورد تنازع داشته باشدکه مقدار این خطا به حداقل خود برسد.

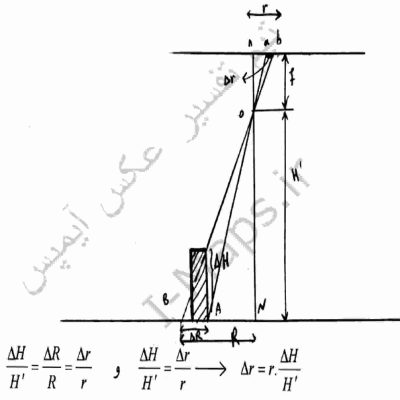

اختلاف ارتفاع زمین :

میزان جابجایی ناشی از اختلاف ارتفاع می باشد که با استفاده از فرمول زیر قابل محاسبه و اندازه گیری می باشد.

-اعوجاج تصویر (image distortion) :
تغییر بعد فیلم :

برای از بین بردن تغییر بعد فیلم از یکسری تبدیلات انجام میشود از جمله Affine ، Conformal و Projective که حتما می بایست این کار توسط متخصص فتوگرامتری انجام شود.

جابجایی ناشی از اختلاف ارتفاع
جابجایی ناشی از اختلاف ارتفاع
اعجواج عدسی :

تمامی عدسی ها دارای اعوجاج قابل اندازه گیری می باشند ، که فرم گزرش کالیبراسیون دوربین اعوجاج را برای تمامی نقاط تصویر ارائه می کند.

اتمسفر:

نور در مسیر خود از زمین به سمت مرکز تصویر در  دوربین از هوایی عبور میکند که غلظت آن دائما و متانسب با ارتفاع کمتر میشود و روشن است که باعث تغییر مسییر نور میشود. که به آن خطای انکسار نیز می گویند.

کرویت زمین :

مطابق به تصویر زیر این خطا قابل محاسبه و اندازه گیری می باشد.

کرویت زمین
کرویت زمین

به این دلیل که زمین یک سطح افقی نیست و یک بیضوی میباشد لذا برای عملیات تفسیر عکس هوایی در وسعت کلان حتما می بایست فاکتور کرویت زمین در تمامی محاسبات ما اندازه گیری شود.

کشیدگی تصویر (image motion) :

بعلت حرکت هواپیما،دوران و لرزش در لحظه ای که دوربین هواپیما باز میشود (شاتر) کشیدگی تصویر و در نتیجه مات شدگی تصویر به وجود می آید.

عمود نبودن محور های دستگاه اندازه گیری :

عمود نبودن هر یک از محور های اصلی دوربین یا دستگاه اندازه گیری باعث ایجاد این نوع خطا یا جابجایی در تصویر می شود.

برای رفع این خطا از معادلات پیچیده فتوگرامتری فضایی استفاده میشود.

پارالاکس چیست؟ و چه کاربردی دارد؟

فاصله بین زوج تصویر نظیر هر نقطه را پارالاکس یا اختلاف منظر آن نقطه می گویند.مقدار پارالاکس هر نقطه با کم و زیاد شدن فاصله دو عکس از یکدیگر تغییر میکند  و اما اختلاف پارالاکس هر دو نقطه ثابت می ماند.

تفسیر عکس هوایی با استفاده از استروسکوپ
اختلاف پارالاکس یک عارضه مشترک در یک زوج عکس هوایی-استفاده از استریوسکوپ

در مناطق کوهستانی که اختلاف ارتفاع نقاط نسبت به یکدیگر زیاد می باشد ، اختلاف پارالاکس نقاط نیز کوچک می باشد  و میتوان به وسیله روابطی میزان ارتفاع را محاسبه کرد.

تعیین مختصات زمینی نقاط در عکس قائم :

تفسیر عکس هوایی
به دست آوردن مختصات زمینی یک نقطه با استفاده از ارتفاع پرواز در عکس هوایی قائم

مقیاس عکس :

مقیاس عکس قائم برای مناطق مسطح :

 عبارت است از طول اندازه گیری شده دو عارضه در روی عکس هوایی بر روی طول واقعی همان دو بر روی زمین.

مقیاس عکس را میتوان به وسیله فاصله کانونی  و ارتفاع پرواز از سطح منطقه نیز محاسبه کرد :

تفسیر عکس هوایی

فرمول محاسبه مقیاس :

‘S=ab/AB=f/H

f=فاصله کانونی

‘H=ارتفاع از سطح زمین(ارتفاع پرواز)

ab=فاصله دو عارضه روی زمین

AB=فاصله دو عارضه متناظر روی زمین (فاصله واقعی)

مقیاس عکس قائم برای مناطق نامسطح :

در بسیاری از موارد منطقه ما مسطح نیست و از روابط بالا نمیتوان مقیاس را محاسبه کرد. برای محاسبه مقیاس چنین مواردی از عنوان مقیاس متوسط عکس هوایی استفاده میشود.

که این بار در مخرج کسر اختلاف ارتفاع از سطح مبنا و ارتفاع پرواز قرار می گیرد و مقیاس محاسبه میشود.

محاسبه این نوع مقیاس برای مناطق کوهستانی می باشد، مناطقی که اختلاف ارتفاع منطقه در آن بسیار زیاد باشد.

اورتوفتو :

تصویری قائم و مختصات دار است ، فاقد خطاهای هندسی یا در حداقل ترین حالت خود.

محصول تولیدی عکس هوایی می باشد که خطاهای هندسی عکس از بین رفته و در حقیقت عکس هوایی آماده بقیه مراحل پردازش و تفسیر قرار می گیرد.

عدم توجه برخی از مفسران به حساسیت تفسیر عکس هوایی :

متاسفانه مواردی که تا الان به آن ها اشاره شده است در بسیاری از کارگاه های تفسیر عکس هوایی مورد استفاده قرار نمی گیرد و بدون حذف خطاهای هندسی و غیره جانمایی و تفسیر را انجام می دهند.

موارد فوق تخصص یک کارشناس فتوگرامتری می باشد که با استفاده از پارامتر های موجود ، میزان خطاهای ایجاد شه در عکسبرداری هوایی را به حداقل خود می رساند.

کارشناس رسمی وظیفه ای بسیار حساس در این زمینه دارد ، چرا که با افزایش چشمگیر قیمت اراضی در نظر نگرفتن پارامتر های فوق در عملیات تفسیر عکس هوایی منجر به پایمال شدن حق کشاورزان ، صاحبان ملک و … شود.

پیشنهاد آیمپس :

لذا پیشنهاد ما این است که همیشه از یک متخصص فتوگرامتری در کنار کارشناس تفسیر عکس هوایی استفاده کنید تا از بروز این گونه موارد جلوگیری شود.

برای مشاوره رایگان در خصوص تفسیر عکس های هوایی و خدمات کارشناسی تفسیر عکس هوایی همواره می توانید با شماره 09213234340در ارتباط باشید و یا از پنل خدمات آیمپس با ما تماس حاصل نمایید.

وظیفه مفسران عکس هوایی

مهم ترین وظیفه مفسران عکس هوایی تجربه کافی نسبت به مناطق قابل تفسیر در هر پروژه یا پرونده می باشد.

برای مثال تفسیر یک منطقه کوهستانی در شهرستان بیجار با یک منطقه جنگلی در استان گیلان بسیار متفاوت می باشد.

و چشم مفسر عکس هوایی بایستی کاملا به این عوارض آشنا باشد تا درشناسایی آنها دچار اشتباه نشود.

مهم ترین عاملی که کارشناس تفسیر عکس هوایی را در مسیر شناسایی صحیح عوارض سوق می دهد تجربه کافی از پروژه های تفسیر عکس هوایی می باشد.

چه اطلاعاتی برای تفسیر مورد نیاز مفسر می باشد؟

1-درصد شیب منطقه

2-میزان Ph خاک

3-نوع پوشش منطقه

4-میزان دسترسی آب برای زراعت

5-بافت خاک

6-میزان رطوبت

7-پوشش عکس هوایی منطقه

8-شرایط توپوگرافی اراضی

9-میزان ارتفاع از سطح آب های آزاد

مواردی که در بالا اشاره کردیم شاید برای یک تفسیر به چشم نیایند ولی در اصل در گزارش کارشناسی تفسیر عکس هوایی بسیار مهم و حائز اهمیت می باشند.

هرچه اطلاعات مفسر عکس هوایی از منطقه بیشتر باشد و با دید بیشتری نسبت به منطقه تفسیر را انجام دهد، نتیجه گزارش دقیق و جامع تر است.

آیا هر شخصی می تواند تفسیر عکس هوایی انجام دهد؟

پاسخ به این سوال بسیار مفصل است و در حوصله این مقاله نمیگنجد.

اما باید بگوییم که تفسیر عکس هوایی یک کارشناسی بسیار تخصصی و نیازمند تجربه و تیم تحلیل می باشد.

متاسفانه امروز هر شخصی با هر مدرکی ادعای کارشناسی تفسیر عکس هوایی می نماید و کارفرمایانی که پایین تر از تعرفه کار می کنند نسبت به این موضوع اطلاعات دقیق ندارند.

تفسیر عکس هوایی حتما می بایست با استفاده از ابزارهای دقیق فتوگرامتری و استریوسکوپ های بروز انجام شود تا میزان دقت و حساسیت کار در این امر لحاظ گردد.

در حال حاضر قیمت ملک و املاک و اراضی در تمام کشور عزیزمان ایران به شدت در حال افزایش می باشد. لذا کوچکترین اشتباه و بی دقتی در امر جانمایی و تفسیر عکس هوایی باعث پایمال شدن حقوق طرفین پرونده می شود.

90% پرونده های دادگاهی در سال 1400 ، مربوط به مشکلات ثبتی ، رفع تداخلات اراضی ملی و مستثنیات ، تعیین قدمت کاربری ، و … بود که تمامی آنها با یک تفسیر دقیق و هوشمند به سرانجام میرسند.

سن عکس هوایی

سن عکس هوایی یکی از عوامل تاثیر گذار در هزینه تفسیر عکس هوایی می باشد.

بالا بودن سن عکس هوایی باعث افزایش دستمزد کارشناسی عکس هوایی می شود.

این بدیهیست که پیدا کردن نقطه کنترل زمینی در عکس های هوایی دهه 30 به مراتب سخت تر از موارد مشابه در عکس های هوایی دهه 70 می باشد.

اورتوموزائیک کردن عکس های هوایی دهه 30 هزینه بسیار بالاتری نسبت به عکس های هوایی دهه 60 یا 70 دارند.

چون هم زمان بیشتری از مفسر میگیرند و هم حساسیت کار را بالا میبرند.

اطلاعات حاشیه ای عکس هوایی :

مطابق با تصویر زیر اطلاعات حاشیه ای عکس هوایی در عکس هوایی مشخص شده است که برای برخی موارد توضیحاتی را تشریح میکنیم :

اطلاعات حاشیه ای عکس هوایی
شماره نوار عکس برداری (Run) :

معمولا طرح های عکسبرداری دارای نوار می باشند.

شاید سوال شما این باشد که چرا همه طرح ها دارای نوار پروازی نیستند؟

در پاسخ به این سوال باید بگوییم که همه طرح های پروازی طبق دستورالعملی که از قبل تعیین شده پرواز میکنند.

و معمولا طرح هایی که در دهه 30 و 40 و به صورت موردی ( فقط برای شهرهای بزرگ) هستند دارای شماره نوار نیستند ولی در یک خط پروازی قرار دارند و صرفا به دلیل کم بودن تعداد عکس ها شماره نوار برای آنها وجود ندارد.

شماره طرح عکس برداری :

شماره طرح ها عکس برداری که قبل از سال 1368 هستند ، معمولا 3 رقمی یا 4 رقمی می باشند.

و بعد از سال 1368 همگی 4 رقمی می باشند.

سال عکس برداری :

اگر عکسبرداری برای قبل از سال 1368 باشد شماره  سال به صورت میلادی  و 2 رقمی در کنار عکس درج میشود.

برای مثال اگر سال عکس برداری 85 درج شده باشد منظور سال 1985 میلادی می باشد که مقارن با سال 1364 شمسی می باشد.

و اگر عکس هوایی بعد از سال 1368 باشد ، سال عکسبرداری به صورت 4 رقمی و شمسی در کنار عکس درج می شود.

مرکز عکس هوایی چیست؟ چه کاربردی در تخمین میزان پوشش عکس هوایی دارد؟

نقطه مرکزی عکس هوایی می باشد و کاربرد بسزایی در تخمین میزان پوشش عکس هوایی دارد.

هر طرح عکس برداری دارای یک اندکس یا راهنما می باشد.

اندکس عکس های هوایی به دو صورت می باشند :

1-اندکس خطی :

این نوع اندکس قبل از پرواز تهیه میشود و برای کنترل نحوه عکس برداری استفاده میشود.

تفسیر عکس هوایی
اندکس خطی طرح پروازی سازمان نقشه برداری
2- اندکس نقطه ای :

 مختصات مرکز هر عکس هوایی با استفاده از محاسبات فتوگرامتری به صورت دقیق قابل محاسبه و اندازه گیری میباشد.

این نقاط توسط سازمان نقشه برداری کشور تهیه شده و در اختیار کاربران قرار دارد.

با استفاده از مقیاس عکس هوایی میتوان میزان پوشش هر عکس هوایی را تخمین زد، هر عکس هوایی در ابعاد فیزیکی و چاپی

به صورت 23*23  سانتی متر مربع می باشد.

از افتخارات بنده تولید 80 درصد از اندکس های محصولات سازمان نقشه برداری نظیر عکس هوایی و نقشه های قدیمی و رقومی می باشد.

پس برای یک عکس با مقیاس 1:20000 میزان پوشش عکس هوایی از مرکز عکس به صورت زیر محاسبه میشود :

100/(عدد مقیاس * نصف طول عکس)

100/(20000*11.5)= 2300 متر

یعنی هر عکس با مقیاس 1:20000 از مرکز عکس به هر طرف تا طول 2300 متر را پوشش میدهد.

تفسیر عکس هوایی در دعاوی حقوقی

جانمایی و تفسیر عکس های هوایی در بسیاری از دعاوی حقوقی ملکی در دادگاه ها ملاک اصلی حل و فصل اختلافات ملکی می باشد.

قدمت بنا

با استفاده از این تکنیک  می توان در سالهای مختلف عکسبرداری ، عرصه مورد نظر را بررسی کرد و قدمت بنای ملک را به طور دقیق محاسبه نمود.

معمولا شهرداری ، وزارت جهاد کشاورزی و… این نوع گزارش قدمت بنا را از مفسران عکسهای هوایی تقاضا میکنند.

کمیسیون ماده 56 منابع طبیعی

با استفاده از تحلیل عکسهای هوایی دهه 30 و 40 و بررسی سابقه تصرفات ، احیا عمران و زراعت در داخل اراضی میتوان به این کمیسیون اعتراض کرد و با ارائه مستندات دال بر دایر بودن زمین میتوان طرح دعوی را با منابع طبیعی آغاز نمود.

کمیسیون ماده 12 زمین شهری

در این کمیسیون که در مناطق شهری تصمیم گیری می شود با استفاده از آنالیز عکس های هوایی دهه 30 ، 40 و 50 شمسی میتوان آثار احیا و تصرفات را بررسی نمود و علیه زمین شهری نسبت به تصمیمات اعتراض نمود.

قانون حفظ کاربری

تحلیل عکسهای هوایی قبل از سال 1374 و اثبات دیوار کشی ، استخر و اعیانی برای قانون حفظ کاربری مصوبه سال 1374 وزارت جهاد کشاورزی بسیار حائز اهمیت می باشد.

اما سخن آخر :

از آنجایی که قیمت اراضی و املاک، و نرخ تعارضات و دعاوی ملکی روز به روز در حال افزایش می باشد.

تفسیر عکس هوایی به روشی اصولی و با استفاده از متخصص فتوگرامتری در کنار کارشناس رسمی دادگستری امری ضروری و بسیار مهم می باشد.

از طرفی برای تحلیل و تفسیر عکس های هوایی همواره نیاز به تجربه ، دانش کافی ، استفاده از عکس های اورتوفتو شده و بدون خطاهای هندسی و استفاده از سخت افزار ها و نرم افزار های بروز و تخصصی مرتبط می باشیم تا مسبب پایمال شدن حق و حقوق صاحبان حق نشویم.

سوالات پر تکرار :

چه کارشناسی صلاحیت تفسیر عکس هوایی را دارد؟

کارشناس رسمی دادگستری رشته کشاورزی و منابع طبیعی برای اراضی کشاورزی و کارشناس رسمی دادگستری رشته راه و ساختمان که به آنها مفسر عکس هوایی میگویند، صلاحیت تفسیر در اراضی مسکونی و ساختمان ها را دارد.

آیا میشود از عکس هوایی خام برای تفسیر استفاده کرد؟

خیر ، کارشناس رسمی تفسیر عکس هوایی حتما می بایست از عکس هوایی اورتوفتو شده برای امور جانمایی و تفسیر استفاده کند.

برای پس گرفتن زمین از منابع طبیعی از عکس هوایی چه سالی باید استفاده کرد؟

از عکس های هوایی دهه 30 و 40 برای این منظور استفاده میشود. برای اطلاعات بیشتر مقاله را بخوانید.

هزینه تفسیر عکس هوایی چه قدر است؟

مساحت عرصه ، تعداد عکس های مورد تفسیر و سال های عکسبرداری از عوامل تاثیر گذار در هزینه تفسیر می باشند.

کاربرد تفسیر عکس های در دعوای ملکی چیست؟

با استفاده از یک عکس ژئورفرنس میتوان بسیاری از تعارضات ملکی را در عکس های هوایی سالهای مختلف مشخص کرد.

استفاده از استریوسکوپ برای تفسیر عکس هوایی اجباری است؟

تفسیر بدون استفاده از استریوسکوپ اعتباری ندارد، چرا که تا وقتی به برجسته بینی نرسیم بسیاری از عوارض برای مفسر عکس هوایی غیر قابل شناسایی هستند

آموزش تفسیر عکس زمان بر است؟

تفسیر یک علم تجربی توام با دانش آکادمیک و فنون فتوگرامتری می باشد که نیازمند صرف انرژی و وقت بسیاری می باشد.

اصطلاحا چشم هر شخص باید به عوارض عکس هوایی عادت کند و سه بعدی بینی به وضوح رقم بخورد.

کارشناس تفسیر عکس هوایی کیست؟

کارشناس رسمی یا مفسر عکس هوایی که صلاحیت تفسیر عکس هوایی و ماهواره ای را داشته باشد.و با استفاده از روش های فتوگرامتری اقدام به تفسیر عکس هوایی کند.

استریوسکوپ چیست؟

استریوسکوپ یا استرسکوپ ابزاری برای تفسیر یک زوج عکس هوایی می باشد که مفسر عکس هوایی با استفاده از آن به دید برجسته یا استریو میرسد.

کارشناسان رسمی دادگستری در چه رشته هایی صلاحیت تفسیر عکس هوایی دارند؟

کارشناس رسمی دادگستری در رشته کشاورزی و منابع طبیعی ، صلاحیت تفسیر عکس های هوایی و ماهواره ای از نظر کشاورزی را دارند و کارشناسان رسمی دادگستری در رشته راه و ساختمان دارای این صلاحیت در امور ساختمانی می باشد.

22 نظر

  • سلام وقت بخیر ، بنده یک زمین سمت وحیدیه شهریار دارم ، که با جهاد به مشکل خوردم ، عکس هوایی سال 1374 به قبل رو میخوان که دیوار داشته باشه ، دیوارمون رو چند سال پیش تخریب کردن میخوام ببینم داخل عکس مشخص میشه دیوار؟ هزینه بررسیش چقدر میشه با تایید کارشناس دادگستری میخوام

    • سلام وقت شمام بخیر ، تخصص مجموعه ما دقیقا همین موضوع هستش. شما زحمت بکشید اگر نقشه UTM ملکتون رو دارید به شماره ای که میدم داخل واتساپ ارسال نمایید تا استعلام سالهای عکس هواییش بررسی بشه و روند کار براتون توسط کارشناسان تشریح شود.
      09213234340 شماره تماس کارشناس هستش.

  • ممنون از اطلاعات مفیدتون
    هیچ سایتی این اطلاعات رو نزاشته

    • سپاس از حسن دیدگاه شما ، با انرژی شما با قدرت بیشتری ادامه خواهیم داد قطعا.

  • با سلام در مورد جانمایی عکس های هوایی سال 1346-47 چه فیلم های اموزش دارید/ با تشکر جعفر محمدی

    • سلام وقت بخیر
      عکس هوایی زمین میخام مربوط به سال ۱۳۴۰ ممنون میشم راهنمایی کنین

      ممنون میشم راهنمایی کنید من چه جوری باید عکس هوایی مربوط به ۱۳۴۰ دریافت کنم

  • سلام زمینی در مشگین شهر اردبیل دارم منابع ملی اعلام شده چکار باید بکنم ممنون

    • سلام مختصات یا لوکیشن زمین را به شماره 09213234340 واتساپ ارسال فرمایید جهت بررسی کارشناسان فنی مجموعه

  • سلام. من در دفتر خدمات پیشخوان دولت ثبت سفارش کردم
    الانم تاییدش اومده. تو باره زمانی 1340تا1375 خواستم
    بدونم تو این بازه زمانی.فرض مثال چندتا عکس باشه.
    سازمان خودش یکی شونو انتخاب میکنه یا ما خودمون
    انتخاب میکنیم

    • سلام بستگی به موقعیت زمین شما دارد.میخواین مختصات را برای کارشناسان ما ارسال کنید تا استعلام سالهای عکسبرداری را خدمتتون ارسال کنند.

  • با سلام مشکلی با جهاد بر سر زمین داریم ، حکم تخریب دادن و ما نیاز به عکس سال 74 زمینی در شمیرانات منطقه مینی سیتی داریم. ممنون میشم راهنمایی کنید

    • درود ، مختصات یا لوکیشن زمین را ارسال فرمایید.

  • با سلام
    آیا در حال حاضر امکان تفسیر زوج عکس هوائی بدون استفاده از استرسکوپ وجود دارد ؟ مثلا هوش مصنوعی ؟ اگر هست لطفا سایت مورد نظر را معرفی نمائید.
    با سپاس

    • سلام خیر ، این موضوع حتما باید توسط کارشناس رسمی دادگستری و متخصص انجام شود

  • سلام ، برای اخذ صلاحیت تفسیر عکس های هوایی از کانون کارشناسان اقدام کردم ، مطالب شما بسیار مفید بود. سپاسگزارم

    • سلام و درود ، ممنون از دیدگاه شما ، انشالله موفق باشید همکار عزیز

  • با سلام و ممنون بابت اطلاعات ارائه شده اما به نظر ذکر چند نکته ضروری است:

    در بخش های مختلف متن خود بر تخصصی بوده این فن تاکید داشته اید اما:

    بار ها و بارها در متن به کارشناس فتوگرامتری اشاره کرده اید اما در نهایت صلاحیت انجان این کار را رشته های کشاورزی و راه و ساختمان بیان کرده اید؟؟؟؟؟
    فتوگرامتری یکی از گرایش های رشته مهندسی نقشه برداری است حال چگونه صحبتی در مورد آن نداشته اید؟ شما ذکر کردید که تصاویر از سازمان نقشه برداری
    کشور قابل اخذ است، اما چگونه رشته نقشه برداری را برای صلاحیت تفسیر آن مطرح نکردید!

    به نظر بهتر بود در نقد این مسئله هم بخشی اختصاص می دادید.

    با تشکر

    • سلام و درود ، بله حق با شماست ولی متاسفانه در کانون کارشناسان رسمی دادگستری و مرکز قوه قضاییه ماده 187 این صلاحیت فقط به دو رشته فوق اعطا شده است. اما خوشبختانه در سال اخیر شاهد اعطای این صلاحیت ارزنده و تخصصی به رشته نقشه برداری و امور ثبتی توسط ماده 187 هستیم.

ارسال نظر

آدرس ایمیل شما منتشر نخواهد شد.
